Charge AC - comprendre le triphasé

[efull]

Le 29/12/2022 à 20:50, alfniev a dit :



Ca marche pas ^^

Ma future moto (zero DSR/X) comporte 3 chargeurs monophasé (2 de 3.3kW et 1 de 6kW) branchés sur une prise T2 en triphasé, donc cela doit fonctionner, d’où mon interrogation concernant le neutre.

[alfniev]

Le 30/12/2022 à 08:34, efull a dit :

Ma future moto (zero DSR/X) comporte 3 chargeurs monophasé (2 de 3.3kW et 1 de 6kW) branchés sur une prise T2 en triphasé, donc cela doit fonctionner, d’où mon interrogation concernant le neutre.

Sans neutre , la seule tension disponible sera uniquement du 400V

Les 3 chargeurs sont mono et nécessitent du 230V donc la présence du neutre.



Pour info , sur la prise T2 , il y a 5 conducteur  : 3 phase  + terre  + neutre



NB : sur les wallbox , il est toujours précisé triphasé 400V + neutre

Modifié décembre 30, 2022 par alfniev

[PHILIPPE50]

Le 06/04/2022 à 18:56, id3 a dit :

Le chargeur 11kW n'est pas un chargeur rapide c'est une recharge dite accéléré.

Les recharges rapides ce sont les recharges en courant continu les CCS.



L' avantage du chargeur AC 11kW c'est qu'il permet de recharger en triphasé à 3x16A, là ou un chargeur mono 7,2kW ne charge qu'à 1x32A. Ce qui veut dire que cela charge 50% plus vite soit une recharge de 6h à 7,2kW durera 4h à 11kW.

Autre avantage avec un chargeur 11kW on sait recharger aussi bien en triphasé à 3x16A qu'en monophasé à 1x32A. Alors qu'un chargeur mono ne chargera qu'à 1x16A sur les bornes 11kW (3x16A).

Même si tu ne l'utilisera pas au quotidien c'est un plus non négligeable sur les nombreuses bornes 22kW que l'on trouve.

Perso pour moi c'est mieux de l'avoir.

Bonjour,

     Je viens de lire entièrement tout le fil " Comprendre le triphasé", car une question me turlupine depuis presque un an, à laquelle je n'avais pas encore trouvé de réponse satisfaisante( ou du moins que je comprenne).

      Or, tu as fourni cette réponse, je crois. Pourrais tu me confirmer que j'ai bien compris?

      Le problème: Avec l'EV6 que j'ai depuis février dernier, et ma WB WE Tronic installée pour le précédent véhicule en 7 kW monophasé, je charge jusqu'à 7 kW.   Très bien.    Mais l'EV6 peut charger à 11 kW, donc en tri, c'est ce que je fais de temps en temps sur des bornes  publiques.

      Je croyais que mon chargeur de la voiture ne prendrait qu'un tiers de la puissance envoyée en mono, donc 7 kw/3 =  16 A (environ...).

C'est donc bien le chargeur de la voiture qui est capable d'utiliser les 7 kW envoyés en une seule phase en 32 A, comme tu le dis :

"  avec un chargeur 11kW on sait recharger aussi bien en triphasé à 3x16A qu'en monophasé à 1x32A. Alors qu'un chargeur mono ne chargera qu'à 1x16A sur les bornes 11kW (3x16A).     J'ai bien  compris ?

    Comment fait il?  Divise-t-il  les 7 kW en trois, pour les exploiter puis les fusionner ensuite en sortie, ou bien est-il capable d'absorber les 7 kW directement sur une seule phase?

    J'ai quelques connaissances  en électricité, mais visiblement pas assez pour m'expliquer cette charge...

    Merci de tes lumières.

[id3]

Le 07/01/2023 à 10:43, PHILIPPE50 a dit :

 dis :

"  avec un chargeur 11kW on sait recharger aussi bien en triphasé à 3x16A qu'en monophasé à 1x32A. Alors qu'un chargeur mono ne chargera qu'à 1x16A sur les bornes 11kW (3x16A).     J'ai bien  compris ?

    Comment fait il?  Divise-t-il  les 7 kW en trois, pour les exploiter puis les fusionner ensuite en sortie, ou bien est-il capable d'absorber les 7 kW directement sur une seule phase?

    J'ai quelques connaissances  en électricité, mais visiblement pas assez pour m'expliquer cette charge...

    Merci de tes lumières.

-C'est tout à fait cela.



-Je me suis aussi posée la question et bien que je n'ai pas la réponse je pense qu'en fait les chargeurs 11kW sont composé de 3 chargeurs. Un chargeur 32A pour la phase 1 dans les cas de recharge mono et 2 chargeurs 16A sur les phases 2 et 3. Et qu'en fonction du type de borne c'est tel ou tel configuration qui est réglé dans la voiture. J'ai déjà constaté que certain VE avec chargeur 7,2kW ont deux connections sur leur prise T2 et qu'il ne recharge qu'à 16A sur une borne mono, souvent une configuration permet de recharger à 32A sur borne mono.

Avec cette possibilité on peut aussi suggérer qu'il y a 3 chargeur 16A dont 2 sont mis ensemble sur une phase lors des recharges mono.

[PHILIPPE50]

Le 07/01/2023 à 22:39, id3 a dit :

-C'est tout à fait cela.



-Je me suis aussi posée la question et bien que je n'ai pas la réponse je pense qu'en fait les chargeurs 11kW sont composé de 3 chargeurs. Un chargeur 32A pour la phase 1 dans les cas de recharge mono et 2 chargeurs 16A sur les phases 2 et 3. Et qu'en fonction du type de borne c'est tel ou tel configuration qui est réglé dans la voiture. J'ai déjà constaté que certain VE avec chargeur 7,2kW ont deux connections sur leur prise T2 et qu'il ne recharge qu'à 16A sur une borne mono, souvent une configuration permet de recharger à 32A sur borne mono.

Avec cette possibilité on peut aussi suggérer qu'il y a 3 chargeur 16A dont 2 sont mis ensemble sur une phase lors des recharges mono.

       Oui, ça paraît logique, selon ce raisonnement::

                                1/ Ma WB envoie donc 7,4 kW en mono et "mon premier chargeur" du Véhicule encaisse tout seul les 32 A ( 7 kW) ....

                         ou:   2/Mon chargeur divise en deux ces 7 kW puis  le premier+ le deuxième (cumulant 16 A + 16 A ...)  envoient séparément 2 fois 3, 7 kW dans la batterie ( ou les "fusionnent " pour les envoyer ensemble ...)

                         Et:   3/  Quand je charge sur une borne 11 kW mes " 3 chargeurs de la voiture" travaillent ensemble pour cumuler

16 + 16  +16 =  48 A    soit 7,4 kW ,

                          ou   mes "2 chargeurs de voiture" travaillent ensemble pour cumuler 32 + 16 = 48 A soit   11kW ( chiffre arrondis pour simplification...).



                    Quelqu'un de compétent pourrait il valider ( ou infirmer contre une meilleure explication...) ce raisonnement ?  Ou mieux, quelqu'un disposerait-il de l'information documentée sur l'installation à bord de nos véhicules ( pour ma part KIA EV6, mais je ne pense pas que ce soit le seul modèle. )

                   Merci.

[jpp59]

je m'interroge sur l’intensité de chaque fil. si j'ai bien compris, sur une charge à 22kW soit 32A, il doit passer 96A sur le neutre ???

Ça s'équilibre parceque les phase sont décalée de 120°. Par exemple a l'instant T, une phase va être a +220v et les 2 autres a -110V, donc 0V et 0A sur le neutre si même intensité sur les phases.

[F4HFM]

Le 07/01/2023 à 10:43, PHILIPPE50 a dit :

Bonjour,

     Je viens de lire entièrement tout le fil " Comprendre le triphasé", car une question me turlupine depuis presque un an, à laquelle je n'avais pas encore trouvé de réponse satisfaisante( ou du moins que je comprenne).

      Or, tu as fourni cette réponse, je crois. Pourrais tu me confirmer que j'ai bien compris?

      Le problème: Avec l'EV6 que j'ai depuis février dernier, et ma WB WE Tronic installée pour le précédent véhicule en 7 kW monophasé, je charge jusqu'à 7 kW.   Très bien.    Mais l'EV6 peut charger à 11 kW, donc en tri, c'est ce que je fais de temps en temps sur des bornes  publiques.

      Je croyais que mon chargeur de la voiture ne prendrait qu'un tiers de la puissance envoyée en mono, donc 7 kw/3 =  16 A (environ...).

C'est donc bien le chargeur de la voiture qui est capable d'utiliser les 7 kW envoyés en une seule phase en 32 A, comme tu le dis :

"  avec un chargeur 11kW on sait recharger aussi bien en triphasé à 3x16A qu'en monophasé à 1x32A. Alors qu'un chargeur mono ne chargera qu'à 1x16A sur les bornes 11kW (3x16A).     J'ai bien  compris ?

    Comment fait il?  Divise-t-il  les 7 kW en trois, pour les exploiter puis les fusionner ensuite en sortie, ou bien est-il capable d'absorber les 7 kW directement sur une seule phase?

    J'ai quelques connaissances  en électricité, mais visiblement pas assez pour m'expliquer cette charge...

    Merci de tes lumières.

Bonjour.
Je crois que dans les VE 11kW triphasé, on a effectivement 3 chargeurs 3.7kW (acceptant chacun 16A sur une phase).
Donc, si alimenté en monophasé, le chargeur branché sur L1 ne délivrera que 3.7kW.
Par contre, certains véhicules (c'est le cas de Tesla, mais sans doute d'autres) arrive à dériver la phase L1 32A sur le chargeur 1 (16A) et le chargeur 2 (16A). On  charge donc au total en 7.4kW (2*16A*230V).
Certains autres véhicules ne vont utiliser que L1, et donc se limiter à 3.7kW, même si la prise est capale de fournit 32A sur une phase.

[PHILIPPE50]

Le 16/05/2023 à 23:08, F4HFM a dit :

Bonjour.
Je crois que dans les VE 11kW triphasé, on a effectivement 3 chargeurs 3.7kW (acceptant chacun 16A sur une phase).
Donc, si alimenté en monophasé, le chargeur branché sur L1 ne délivrera que 3.7kW.
Par contre, certains véhicules (c'est le cas de Tesla, mais sans doute d'autres) arrive à dériver la phase L1 32A sur le chargeur 1 (16A) et le chargeur 2 (16A). On  charge donc au total en 7.4kW (2*16A*230V).
Certains autres véhicules ne vont utiliser que L1, et donc se limiter à 3.7kW, même si la prise est capale de fournit 32A sur une phase.

       Merci pour ces précisions, qui vont dans le sens de ma propre compréhension de la charge  11 kW.....

       Par contre,  si je comprends bien le " ...arrive à dériver la phase L1 32A sur le chargeur 1 (16A) et le chargeur 2 (16A). On  charge donc au total en 7.4kW (2*16A*230V)..."  Cela voudrait dire que l'on entre 7 kW par la WB et le chargeur de la voiture, coupe en deux cette valeur pour la partager entre deux ( L1  et L2...)..  Ce serait donc aussi le cas de l' EV6 .  Tout s'explique !

[id3]

Le 16/05/2023 à 23:08, F4HFM a dit :

Bonjour.
Je crois que dans les VE 11kW triphasé, on a effectivement 3 chargeurs 3.7kW (acceptant chacun 16A sur une phase).
Donc, si alimenté en monophasé, le chargeur branché sur L1 ne délivrera que 3.7kW.
Par contre, certains véhicules (c'est le cas de Tesla, mais sans doute d'autres) arrive à dériver la phase L1 32A sur le chargeur 1 (16A) et le chargeur 2 (16A). On  charge donc au total en 7.4kW (2*16A*230V).
Certains autres véhicules ne vont utiliser que L1, et donc se limiter à 3.7kW, même si la prise est capale de fournit 32A sur une phase.

Les véhicules équipée du chargeur embarqué 11kW que je connais rechargent en triphasé 16A mais sont tous aussi capable de recharger en mono 32A. Je ne connais pas de VE avec chargeur 11kW limité à 16A en monophasé.



Maintenant comment cela se passe à l'intérieur je ne sais pas, c'est soit comme dit en mono c'est deux chargeur 16A sur les trois qui sont utilisé ou bien celui-ci se compose d'un chargeur mono 32A pour L1 auquel on aurait ajouté deux chargeur 16A pour L2 et L3 et qu'une combinaison de relais de puissance se règlent selon le cas.



Le problème c'est que c'est difficile à être précis.

Par exemple la e-up de 2014 à un chargeur mono 16A alors que celui de la 2020 c'est 32A mais qu'en on regarde la prise on voie des broches sur L1 et L2 et qu'avec celui-ci la recharge est à 16A en mono même sur borne 7,2kW (1x32A) alors qu'elle est bien de 32A sur borne 22kW (2x32A) mais aussi sur borne 11kW (3x16A).

Mais apparemment une manipulation interne permet de régler cela et c'est le cas sur d'autre véhicule.



Et pour d'autre véhicule équipé d'un chargeur mono 32A ou on peut voir qu'une seul broche L1 sur la prise, la recharge sera bien de 32A sur borne 7,2kW et 22kW mais seulement de 16A sur borne 11kW. Et qu'en ces mêmes véhicules sont équipés d'un chargeur 11kW on voie donc bien trois broches L1, L2, L3 a la prise et qu'ils chargent bien à 32A en mono et 3x16A en triphasé.



Donc ce n'est pas facile de savoir comment cela fonctionne on ne peut faire que des interprétations.



Modifié mai 18, 2023 par id3

[thierry1]

Le 25/07/2021 à 01:22, e-Lionel a dit :

le câble le plus polyvalent sera bien-sûr un câble triphasé 22 kW, mais il sera un peu plus encombrant dans votre coffre, et un peu plus lourd à manipuler.

J’ai pris le « gros » câble avec notre e208 11kW, car recommandé par le vendeur. (Évidemment😊 )

je le trouve bien lourd et raide à manipuler, quand je vois des tout fins sur les autres VE (8 bornes 3,7kW au parking du bureau. Et une borne DC 50). Je croyais que c’était des petites batteries d’hybrides.
en vous lisant ici, je crois comprendre qu’ils ont un cable mono pour charger en mono.


Ma question de débutant sur VE : est ce que vous recommandez qu’on se rachète un câble mono et léger (pour madame), si on charge 90% du temps sur ces bornes ?

(je sais pas si l’investissement en vaut la peine, pour un peu de confort à chaque charge)

[e-Lionel]

Le 18/05/2023 à 21:41, thierry1 a dit :

Ma question de débutant sur VE : est ce que vous recommandez qu’on se rachète un câble mono et léger (pour madame), si on charge 90% du temps sur ces bornes ?

(je sais pas si l’investissement en vaut la peine, pour un peu de confort à chaque charge)

En fait, le plus raisonnable serait que le câble soit toujours attaché à la borne, on aurait plus besoin d'en trimballer un !

Mais sinon pour ta question : oui dans ton cas, un câble monophasé 16A - 3,7 kW serait suffisant, tu pourrais même choisir la longueur qui te convient (2m ou 3m pourrait être suffisant).



[id3]

Le 18/05/2023 à 21:41, thierry1 a dit :

J’ai pris le « gros » câble avec notre e208 11kW, car recommandé par le vendeur. (Évidemment😊 )

je le trouve bien lourd et raide à manipuler, quand je vois des tout fins sur les autres VE (8 bornes 3,7kW au parking du bureau. Et une borne DC 50). Je croyais que c’était des petites batteries d’hybrides.
en vous lisant ici, je crois comprendre qu’ils ont un cable mono pour charger en mono.


Ma question de débutant sur VE : est ce que vous recommandez qu’on se rachète un câble mono et léger (pour madame), si on charge 90% du temps sur ces bornes ?

(je sais pas si l’investissement en vaut la peine, pour un peu de confort à chaque charge)

Les câbles il en existe principalement 4: 3,6kW (1x16A), 7,2kW (1x32A), 11kW (3x16A) et 22kW (3x32A)

Effectivement le 22kW est celui qui permet le plus de possibilité mais est aussi le plus lourd et le plus rigide. Bien que si je compare celui de ma e-up qui est un 3,6kW et celui de mon ID3 qui est un 22kW je ne le trouve pas si encombrant que cela et avec l'habitude de l'utiliser on ne le ressent pas plus que cela.



Quant à savoir si investir dans un câble 3,6kW est recommandé, c'est plus pour une question de confort personnel.

C'est à toi de voir si l’investissement en vaut la peine un câble même 3,6kW on peut être vite à plus de 100€, chercher peut-être du côté des occasions. Une autre solution serais de prendre un câble de 22kW mais plus court 2-3m, ainsi on garde une plus grande possibilité de recharge tout en ayant un câble plus léger et moins encombrant.



Je me suis un peu amusé à chercher et j'ai trouvé ça:

Câble de recharge EV pour voiture, station de rue, boîtier mural, utilisation 5 mètres, 3,5 kW-22kW, type 2

KOLANKY EV – câble de recharge pour véhicule électrique 32a, 22kw, T3 Phase, 4M, Type 2

Câble de Recharge EV Type 2, 16A







Modifié mai 19, 2023 par id3

[thierry1]

Merci id3, je vais voir les cables en ligne, et ce que je peux trouver ici en Autriche.

Evidemment, le vendeur ne m'a pas parlé de ces choses. Il m'a surtout recommandé de prendre le bon cable pour la grosse charge.  et qui coute plus cher. hé hé



Et puis, il m'a bien dit qu'il fallait faire attention aux autres cables, et que c'est pour ça qu'il me vendait un cable "original" Peugeot. Car il a des clients qui n'ont pas pu charger avec un autre cable moins cher..



Je vais voir après quelques semaines de plus, si c'est utile d'en prendre un plus léger / plus court.
ça ne fait qu'un mois et 6 recharges qu'on a notre e208. On roule peu, en ville, donc c'est pas comme si je dois charger tous les 2 jours... peut être que je m'habituerai avec notre cable actuel. (et que madame se fera recharger sa voiture... plutot que de le faire elle-même. 😛 )

[id3]

Le 19/05/2023 à 10:43, thierry1 a dit :

Merci id3, je vais voir les cables en ligne, et ce que je peux trouver ici en Autriche.

Evidemment, le vendeur ne m'a pas parlé de ces choses. Il m'a surtout recommandé de prendre le bon cable pour la grosse charge.  et qui coute plus cher. hé hé



Et puis, il m'a bien dit qu'il fallait faire attention aux autres cables, et que c'est pour ça qu'il me vendait un cable "original" Peugeot. Car il a des clients qui n'ont pas pu charger avec un autre cable moins cher..

Qu'en on a un chargeur 11kW il est préférable d'avoir un 22kW permettant aussi bien de recharger à 11kW qu'a 7,2kW même si c'est le plus cher, qu'en à la compatibilité ils disent tous la même chose tant que c'est la bonne prise ça va à tous VE.



Le 19/05/2023 à 10:43, thierry1 a dit :

Je vais voir après quelques semaines de plus, si c'est utile d'en prendre un plus léger / plus court.
ça ne fait qu'un mois et 6 recharges qu'on a notre e208. On roule peu, en ville, donc c'est pas comme si je dois charger tous les 2 jours... peut être que je m'habituerai avec notre cable actuel. (et que madame se fera recharger sa voiture... plutot que de le faire elle-même. 😛 )

Perso qu'en j’utilise le câble T2-T2 j'ai pour habitude de d'abord brancher à la voiture puis de dérouler le câble de façon circulaire en me déplacent (un peu comme un enrouleur) jusqu’à la borne. Puis après je fait l'inverse je débranche à la borne puis j’enroule le câble de façon circulaire en le faisant tourner dans mes mains tout en me déplacent vers la prise de la voiture, cela évite les boucles et limite l'impression de lourdeur et de rigidité.





[roadrunner17]

Le 18/05/2023 à 10:38, id3 a dit :

Les véhicules équipée du chargeur embarqué 11kW que je connais rechargent en triphasé 16A mais sont tous aussi capable de recharger en mono 32A. Je ne connais pas de VE avec chargeur 11kW limité à 16A en monophasé.



Maintenant comment cela se passe à l'intérieur je ne sais pas, c'est soit comme dit en mono c'est deux chargeur 16A sur les trois qui sont utilisé ou bien celui-ci se compose d'un chargeur mono 32A pour L1 auquel on aurait ajouté deux chargeur 16A pour L2 et L3 et qu'une combinaison de relais de puissance se règlent selon le cas.



Et pour d'autre véhicule équipé d'un chargeur mono 32A ou on peut voir qu'une seul broche L1 sur la prise, la recharge sera bien de 32A sur borne 7,2kW et 22kW mais seulement de 16A sur borne 11kW. Et qu'en ces mêmes véhicules sont équipés d'un chargeur 11kW on voie donc bien trois broches L1, L2, L3 a la prise et qu'ils chargent bien à 32A en mono et 3x16A en triphasé.



Donc ce n'est pas facile de savoir comment cela fonctionne on ne peut faire que des interprétations.

Pour savoir ce qui se passe réellement avec un VE disposant d'un chargeur tri-phasé 11 kW,
Il suffit d'utiliser un câble T2 monophasé supportant 7,2kW (quelque soit la borne en amont monophasée 7,2 kW ou triphasée 22kW).
Dans ce cas seule la fiche L1 sera alimentée et vous pourrez constater si la charge se fait en 16A ou 32A
Reste à effectuer le même test avec une borne triphasé 11kW qui ne devrait délivrer que 3,6 kW sur la phase 1 et donc être bridée à 16A avec un câble T2 mono (à moins qu'un équilibrage de phase automatique géré par la borne soit possible !).

[dan11]

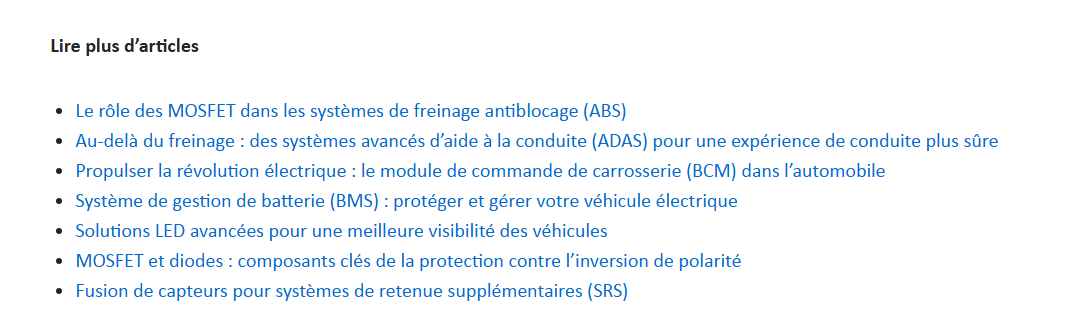

J'ai retrouvé un article intéressant ,qui permet d'appréhender le fonctionnement OBC :

Composants d’alimentation pour chargeurs embarqués (OBC) : un aperçu complet - Taiwan Semiconductor



et aussi :

Bonne lecture ...



[Niala91]

Le 17/10/2025 à 22:23, roadrunner17 a dit :

Pour savoir ce qui se passe réellement avec un VE disposant d'un chargeur tri-phasé 11 kW,
Il suffit d'utiliser un câble T2 monophasé supportant 7,2kW (quelque soit la borne en amont monophasée 7,2 kW ou triphasée 22kW).
Dans ce cas seule la fiche L1 sera alimentée et vous pourrez constater si la charge se fait en 16A ou 32A
Reste à effectuer le même test avec une borne triphasé 11kW qui ne devrait délivrer que 3,6 kW sur la phase 1 et donc être bridée à 16A avec un câble T2 mono (à moins qu'un équilibrage de phase automatique géré par la borne soit possible !).

Les chargeurs embarqués 11 kW triphasés (3 x 16 A) ont la possibilité de charger en 32 A monophasé à condition que le câble soit compatible en section de fil, donc câble triphasé 22 kW ou monophasé 7,4 kW. Il y a une résistance  de codage dans la prise du câble qui signale la section des fils à la voiture. Le chargeur embarqué 11 kW met en parallèle ses étages de puissance pour passer à 7,4 kW monophasé. En général le constructeur livre un câble 22 kW pour les chargeur 11 kW de manière à pourvoir utiliser les wallbox 7,4 kW monophasés à pleine puissance. J’ai un chargeur 22 kW que j’utilise quasi jamais, le câble fourni avec la voiture est lourd et prend de la place, j’ai donc acheté un câble monophasé 32 A pour mon utilisation quotidienne  sur ma wallbox 7,4 kW, je prends la câble fourni avec la voiture uniquement pour les vacances.

Modifié décembre 2, 2025 par Niala91
