Amplificateur Audio d'origine

[EdouardC]

Bonjour à tous,



Je viens vers vous ce jour pour obtenir un peu plus d’informations sur ma nouvelle Megane ETECH Electrique.

Etant un grand audiophile et parcourant pas mal de km chaque années, j’adore m’enfermer dans ma bulle et écouter ma musique sur les plus longs trajets. J’avais précédemment effectué des modification audio dans mes précédentes voitures (Clio III et Megane IV).

Je recherche la qualité et la profondeur du son à bas volume et non un système « Tuning » avec un gros caisson qui réveille tout le monde : j’ai pour habitude d’intercaler un ampli Focal ( le Focal 5.1200 est top) ainsi qu’un DSP afin de faire du traitement.



La Megane ETECH étant très récente, je ne trouve pas d’information sur internet concernant la localisation de l’amplificateur d’origine (je n’ai pas pris l’option audio en usine).

Après quelques recherches dans mon véhicule, j’ai trouvé un boitier (sans doute un calculateur) sous la moquette côté passager (voir photos) et quelques petits boitiers dans le coffre et boite a gant mais rien qui s’apparente à un ampli audio (Beaucoup trop ou trop peu de fils).

Je recherche aussi une alimentation active dès l'approche de la carte (en même temps que les poignets qui s'ouvrent)





Je suis donc preneur de toutes suggestion concernant sa localisation et/ou documentation à son sujet. Je vous partagerais également tout le projet et les équipements montés.



Si le sujet vous intéresse, je peux également partager mes anciens véhicules et les réglages effectués.

[CAC72]

tu es bien audacieux de te lancer dans une modification d'un truc électrique sur cette voiture truffée d'électronique!

j'aurais trop peur que ça la perturbe et que ça m'affiche une erreur



[EdouardC]

Je compte me connecter a l'aide du faisceau en "Y" entre la sortie de l'ampli d'origine et les HP. Je ne pense pas qu"elle puisse detecter quoi que ce soit.

Je n'arrives vraiment pas a mettre la main dessus et je n'ai pas envie non plus de tout démonter pour rien...

[comm1]

Bonjour,

Regardé à l'ar gauche dans le coffre.je crois qu'une partie  de l' audio se trouve  dans l'aile.

Modifié décembre 25, 2022 par comm1

[EdouardC]

Bonjour,

Merci pour ton retour, je suis descendu démonter les garnitures de coffre (droite et gauche). J'ai trouvé un boitier Panasonic coté gauche et un boitier Renault a droite (ce dernier semble recevoir les trois fiches de l'antenne sur le toit mais encore un fois trop peu de fil pour être un ampli audio.



Je vous joint les photos des deux boitiers

[EdouardC]

J'ai également regardé sous les sièges avants et démonté la banquette arrière...

J'espère qu'ils ne l'ont pas installé dans le tableau de bord, juste derrière l'écran central comme sur la Megane IV

[comm1]

  Le 25/12/2022 à 19:16, EdouardC a dit :

J'ai également regardé sous les sièges avants et démonté la banquette arrière...

J'espère qu'ils ne l'ont pas installé dans le tableau de bord, juste derrière l'écran central comme sur la Megane IV

Dérouler

Bonjour,

Je n'en sais pas plus, désolé.

[Odyssée]

  Le 24/12/2022 à 09:35, CAC72 a dit :

tu es bien audacieux de te lancer dans une modification d'un truc électrique sur cette voiture truffée d'électronique!

j'aurais trop peur que ça la perturbe et que ça m'affiche une erreur



Dérouler

Oui exact c'est ce qu'un spécialiste Audio à Paris m'avait dit ! On ne touche pas aux VE alors qu'ils sonorisent de très grandes marques prestige

[Odyssée]

  Le 25/12/2022 à 16:06, comm1 a dit :

Bonjour,

Regardé à l'ar gauche dans le coffre.je crois qu'une partie  de l' audio se trouve  dans l'aile.

Dérouler

Le sub, oui si option audio 9 HP



Modifié décembre 26, 2022 par Odyssée

[EdouardC]

C'est le premier véhicule électrique que j'ai mais ca m'étonnerais que la partie audio soit différente entre un thermique et un électrique.

Pour ma part, je pense que le seul point sensible c'est que je ne peux pas débrancher la batterie auxiliaire sous peine de créer un défaut.

J'aimerais aussi à l'occasion connaitre la puissance du convertisseur DC-DC qui permet de charger la batterie auxiliaire depuis la batterie de traction



Je suis toujours en recherche de l'ampli, il va bien falloir que je regarde dans le tableau de bord un jour...

Je pensais me faire un truc plus perso que l'option audio proposée en usine, faudrait pas que je commence à regretter de ne pas l'avoir prise.



Au vu de la capture d'écran ci-dessus, je me demande si les HP de l'option audio ne sont pas déjà précablés. Enfin, je n'ai rien vu dans les ailes AR pour le sub en tout cas.

[EdouardC]

Bonsoir,

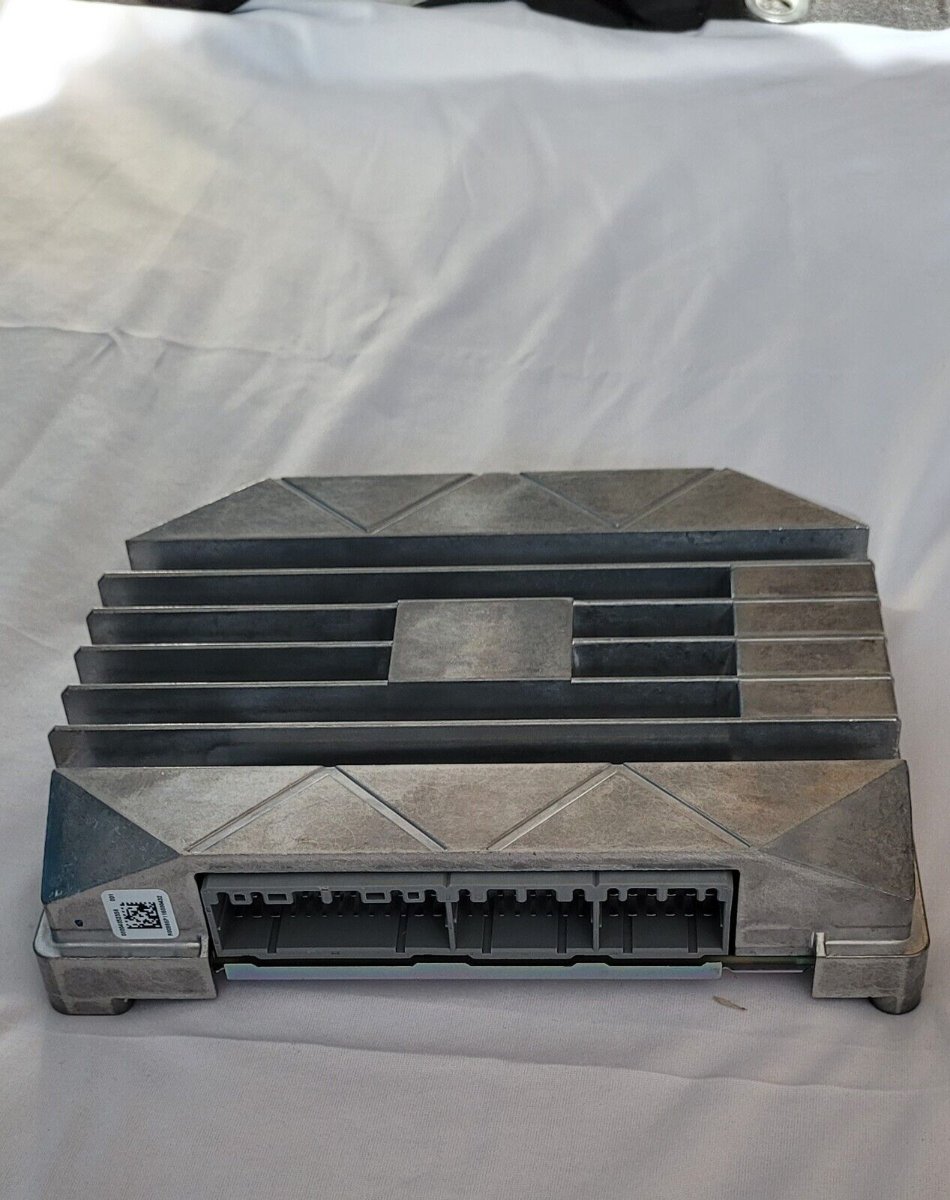

Après quelques recherches, j'ai trouvé grâce à une camera endoscope, ce qui semble être l'amplificateur.

Il se situe derrière l'écran, visible depuis un accès au dessus des pédales.



J'ai donc abandonné l'idée de faire un traitement audio complet et j'ai opté pour récupérer le signal audio directement au niveau des connecteurs des portières arrières pour l'envoyer dans un DSP puis dans un ampli puis finir dans un petit sub placé sur l'arrière des sièges arrières (très peu de place sous les sièges avants).



Après un léger traitement pour éviter que le Sub chevauche les fréquences produites par les HP des portières, le son est clairement plus acceptable.



Pour info, j'ai trouvé une technique permettant de garder le contact un long moment et ainsi éviter la coupure de l'alimentation après contact toutes les 3 minutes (mode diagnostique):

-Mettre le contact (power sans toucher au frein)

-Mettre la boite en N (Attention : le frein de parking s'enlève également !)

-Couper le contact

-Remettre le contact et tenir appuyé jusqu'au message "Après-contact permanent activé".



Pour le couper :

-Tenir le bouton "POWER" jusqu'à la coupure du contact

[Sylvlau]

@EdouardCMerci pour cette astuce

[Borisdenice]

Bonjour,

Ma megane Etech est la finition équilibre. Le système audio est openR link 9” avec audio Arkamys Classic avec 4 HP qui sont que à l'avant!!! Je cherche une solution pour avoir du son à l'arrière.

Je suis passe chez Renault qui ne m'a pas proposé de solution. A priori les portes arrière ne sont pas precablées.

J'ai essayé de brancher une enceinte bluetooth sur le téléphone...cependant dès que Android auto s'active, l'enceinte se coupe...

Quelqu'un aurait il une solution? Une idée une piste pour ajouter le son à l'arrière? Car mes compétences sont dépassées...;-)



[Scritchoune]

Tu as toutes les infos dans les messages de @EdouardCqui précédent 😉

Modifié 24 février par Scritchoune

[EdouardC]

Bonjour,



Depuis le temps, j'ai fait quelques modification sur mon véhicule.

Sachez que l'ampli est accessible sans démonter l'écran, il faut juste tomber la boite à gants (ça prend vraiment 3 minutes) et on peut accéder aux câbles derrière le boitier qui gère tout le multimédia. (Attention, il y a vraiment beaucoup de câble ainsi que toutes les caméras de la 360).



J'ai également pu trouver sur internet les haut-parleurs d'une megane équipée de l'option "harman kardon" accidentée pour pas trop chère (Je voulais aussi les grilles mais ils les vendent 50EUR pièce !). Le tout monté sans trop de difficultés, il faut juste tomber les panneaux de porte.

Au niveau de l'arrière, je n'avais pas le câblage pour les tweeters, j'ai du en faire un en me reprenant sur le woofer et ajouter un filtre pour garder uniquement les hautes fréquences.

A y être, j'ai insonorisé les portières (alors oui ça rajoute du poids) mais la différence, surtout sur route mouillée ou autoroute est impressionnante



Dernier point, j'ai ajouté un ampli dédié pour un caisson de basse dans une aile arrière, ça permet de moins pousser les HP de la voiture avec des basses bien plus profondes.


Je n'ai pas prit de photo de toutes les modifications effectuées mais au besoin je peux vous renseigner. Je suis aussi preneur d'amélioration.

Modifié 25 février par EdouardC
orthographe

[Yannou78]

  Le 24/02/2025 à 07:08, EdouardC a dit :

Bonjour,



Depuis le temps, j'ai fait quelques modification sur mon véhicule.

Sachez que l'ampli est accessible sans démonter l'écran, il faut juste tomber la boite à gants (ça prend vraiment 3 minutes) et on peut accéder aux câbles derrière le boitier qui gère tout le multimédia. (Attention, il y a vraiment beaucoup de câble ainsi que toutes les caméras de la 360).



J'ai également pu trouver sur internet les haut-parleurs d'une megane équipée de l'option "harman kardon" accidentée pour pas trop chère (Je voulais aussi les grilles mais ils les vendent 50EUR pièce !). Le tout montée sans trop de difficultés, il faut juste tomber tout les panneaux de porte.

Au niveau de l'arrière, je n'avais pas le câblage pour les tweeters, j'ai du en faire un en me reprenant sur le woofer et en ajouter un filtre pour garder uniquement les hautes fréquences.

A y être, j'ai insonorisé les portières (alors oui ça rajoute du poids) mais la différence, surtout sur route mouillée ou autoroute est impressionnante



Dernier point, j'ai ajouté un ampli dédié pour un caisson de basse dans une aile arrière, ça permet de moins pousser les HP de la voiture avec des basses bien plus profondes.


Je n'ai pas prit de photo de toutes les modifications effectuées mais au besoin je peux vous renseigner. Je suis aussi preneur d'amélioration.

Dérouler

Impressionnant ! Quand tu dis que tu as insonorisé les portières, tu as fait comment au juste ?

[EdouardC]

  Le 24/02/2025 à 07:45, Yannou78 a dit :

Impressionnant ! Quand tu dis que tu as insonorisé les portières, tu as fait comment au juste ?

Dérouler



J'ai collé des bandes de goudron à l’intérieur de la portière, sur la tôle extérieure.

Un peu de mousse acoustique dans les creux du plastique, à l’intérieur de la garniture de porte.



L'insonorisation de la musique vis à vis de l'extérieur est bien mieux également. Auparavant, la musique était facilement audible de l'extérieur...





J'ai encore des modifications à faire notamment une prise 230V dans le coffre, un ruban de LED dans le tableau de bord (dans la bande qui rejoint les portières).
L'installation d'une alarme a été faite en concession par contre car il faut l'activer à la valise pour quelle soit désactivable depuis l'écran du véhicule.

[BRUNO2A]

Bonjour à tous, j'aimerai savoir ou se trouve l'ampli harman kardon dans la megane, à l'avant ? à l'arrière ? et savoir par quelle fiche (connecteur) il est relié à l'autoradio. Merci d'avance pour les réponses.
