Bonjour,

Je suis dans un groupe discord dont le but est de récupérer le maximum d'information et de contrôler les organes de la voiture.

Tout est en anglais et/ou en tchèque.



L'ensemble est basé sur le stack M5 avec le composant de base ainsi que les modules gps, communication, 4G ou GSM.



La programmation permet d'afficher la plupart des paramètres et de gérer des options de la voiture.

Cela avancent à grand pas en scannant tout ce qui peut l'être.



On voit en temps réel toutes les informations dont les cellules de la batterie.

Et via le module GSM ou 4G on peut envoyer en temps réel des infos à un serveur ou alors les stocker sur une carte sd.



Puis on peut les introduire dans un logiciel fait par le principal programmeur. Ce logiciel relie des cartes avec tous les paramètres de la voiture qui ont été enregistrées pendant un déplacement.





Une des vidéos qui montrent ce que peut faire ce programme

https://youtu.be/lX6P76QyDec



Tout est en pleine gestation et avance chaque jour.

Il faut aimer le fer à souder et flasher des binaires ou compiler des sources.

La procédure avec les binaires n'est pas compliquée.



Voici ce que cela donne sur un M5 Core1  (avec le core2 plus de bouton car l'écran est tactile)







On peu contrôler presque tout dans la voiture (34 éléments à ce jour)

par exemple







Voici mon montage:

Dans la prise Odb2, il y a deux composants électronique un ina3221 pour contrôler qu'on ne vide pas la batterie de 12V et un convertisseur qui fait descendre la tension de 12V de la batterie à 5V pour alimenter le M5. A droite l'antenne GPS (on peut en brancher une plus simple)









Le principe du stack M5 est d'empiler les modules dont on a besoin





Modifié février 12, 20215 a par arnauld69
ajout

trop chaud pour moi mais bravo !

il y a une version avec un simple boitier ODB Bluetooth donc pas de câble à fabriquer

dans ce cas seules les informations remontent mais pas de contrôle de la voiture.



En prenant juste les binaire et un stack m5 basique c'est très simple et ne demande pas beaucoup de connaissance.

Je peux aider si besoin.



Intéressant ça ! Par où commencer pour se fabriquer ce boitier ? Merci !

Bjr,

Ce qui serait interessant, c'est de connaitre sous quel format sont les fichiers pour ajouter des POI....

Bonne chance aux pros....moi je n'ai rien trouvé..

Quelques liens pour le minimum

Le M5Stack core2 est mieux mais n'est pas encore bien pris en compte pour le logiciel...

donc en attendant et surtout moins cher le core 1



M5Stack Module de Micro-contrôle Extensible Kit de développement WiFi Bluetooth ESP32 intégré avec écran LCD 2Pouces ESP-32 pour Arduino



Un boitier pour monter les composants dedans

LoongGate OBD II Connecteur mâle 16 Broches mâle pour Outil de Diagnostic OBD2



Un abaisseur de tention pour passer de 12v de la batterie à 5v pour le m5stack core

DollaTek LM2596S-ADJ Module de Puissance DC-DC régulateur abaisseur 3A réglable 5V/12V/24V

Un 'voltmetre' pour éviter de décharger la batterie

I2C SMBUS INA3221 Triple canal Shunt courant d'alimentation tension moniteur capteur Module de carte remplacer INA219 avec des broches



Des grove cables pour connecter la prise obd au m5stack core



En option aussi le module GSM ou 4G pour envoyer des infos au serveur de cartes

	M5Stack NB-IoT Module (M5311)

Product image Description Quantity Price

1

Unbuckled Grove Cable 1m/2m/50cm/20cm/10cm50cm-2pcs 1

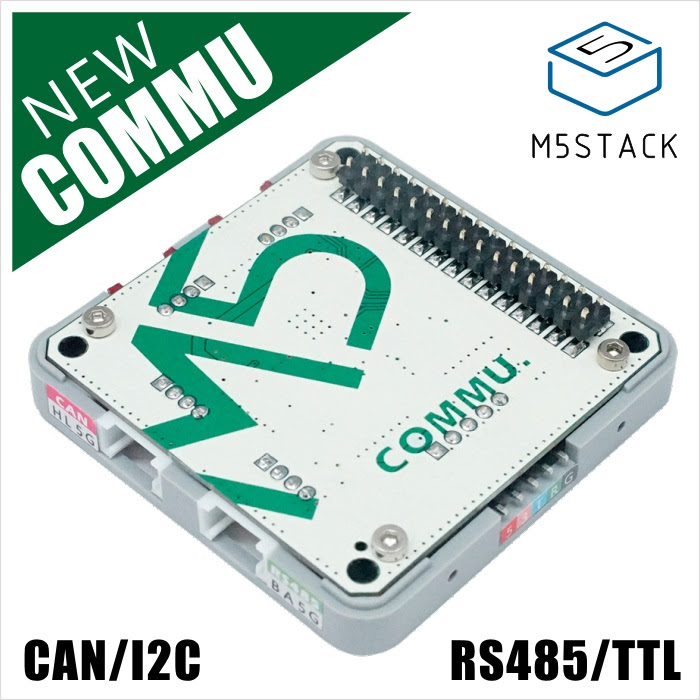

Un module COMMU pour gérer les relation entre le voltmettre et le processeur

Unbuckled Grove Cable 1m/2m/50cm/20cm/10cm100cm-1pcs 1

	M5Stack New COMMU Module Extend RS485/TTL CAN/I2C Port with MCP2515 TJA1051 SP3485 Development Board for Arduino EP32 Kit  x1

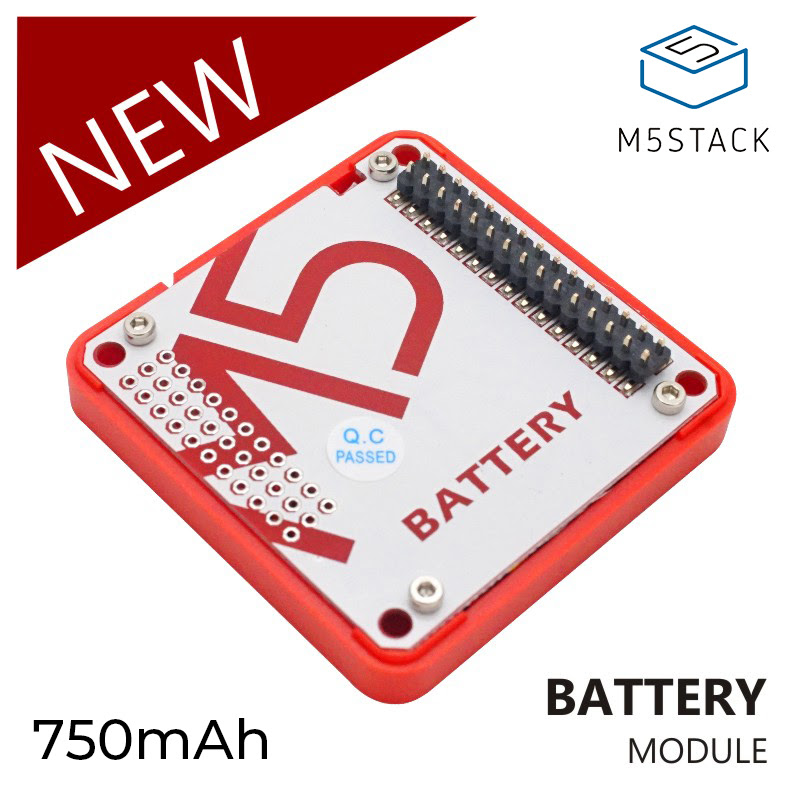

En option une batterie
	M5Stack Official In Stock! Battery Module for Arduino ESP32 Core Development Kit Capacity 750mAh Stackable IoT Development Board









Modifié mars 1, 20215 a par arnauld69

Pour le montage, il y a un qui a fait une vidéo



https://youtu.be/9rPSiDtly6A

J'ai fait tenir dans la prise obd l'ina3221 et l'abaisseur de tension,

le schéma est en gros
